Choose time code reader

Top  Previous  Next

TitleVision Sub Machine supports two time code reader cards: Adrienne and Alpermann &Velte.


How to identify your card:

Adrienne (ISA) has two 2 phono cinches.

Adrienne (PCI): No information available yet

Alpermann+Velte (ISA) has 2 phono cinches and 1 BNC cinch.

Alpermann+Velte (PCI): No information available yet


How to identify card address:

Adrienne (ISA) will show the address when you restart your computer. Default is CC00h. Please check your card manual for further information.

Adrienne (PCI): No information available yet

Alpermann+Velte: Address is found automatically (else see below)


If Alpermann card address is not found automatically:

For an Alpermann PCI card choose the address $1001.

For an Alpermann ISA card see below.

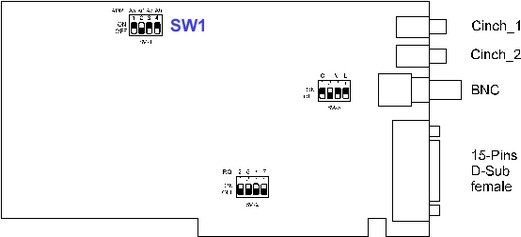

Alpermann card and I/O addresses (ISA - default $240):



Switch SW1                Basic address (I/0)

1 = A5        2 = A6        3 = A7        4 = A8                hexa                decimal

on        on        on        on                $200                512

off        on        on        on                $220                544

on        off        on        on                $240                576

off        off        on        on                $260                608

on        on        off        on                $280                640

off        on        off        on                $2A0                672

on        off        off        on                $2C0                704

off        off        off        on                $2E0                736

on        on        on        off                $300                768

off        on        on        off                $320                800

on        off        on        off                $340                832

off        off        on        off                $360                864

on        on        off        off                $380                896

off        on        off        off                $3A0                928

on        off        off        off                $3C0                960

off        off        off        off                $3E0                992
